1.概述
電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒*速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。
ASCP310系列電氣防火限流式保護器是三相限流式保護器，主要應用于電動汽車充電站的線路保護。
2.功能特點
短路保護功能：保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。
過載保護功能：當被保護線路的電流過載且過載持續時間超過動作時間（3~60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。
表內超溫保護功能：當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。
過欠壓保護功能：當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
配電線纜溫度監測功能：當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
斷相保護功能：當保護器檢測到線路斷相時，保護器發出聲光報警信號，啟動限流保護。
剩余電流監測功能：當被監測的線路剩余電流超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
保護器具有1路RS485接口。可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全用電管理云平臺，或第三方監控軟件或平臺。

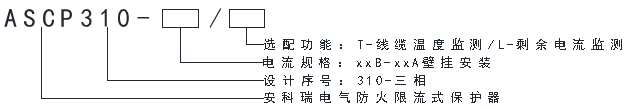

3.命名規則

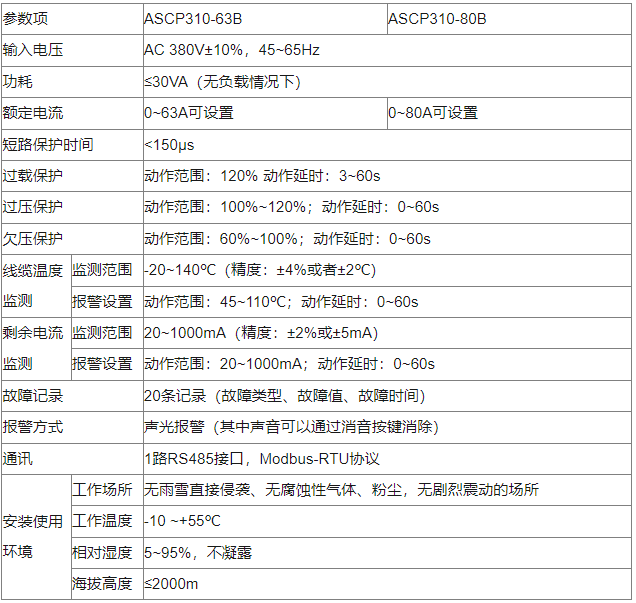

4.技術參數
5.安裝與接線
5.1外形和尺寸
ASCP310系列限流式保護器的外形與安裝尺寸如下圖所示（單位mm）
5.2安裝方法
ASCP310系列限流式保護器采用壁掛式安裝，可以?huà)煅b在墻面上，也可安裝固定于具有良好通風散熱條件的配電箱內部。其安裝固定位置如上圖所示。
在墻面安裝時，建議安裝于無滴水、腐蝕性化學氣體和沉淀物質的場所，可以采用M6*55鍍鋅膨脹螺栓固定于墻面。
在配電箱內部安裝時，建議保護器左右各預留10cm以上距離，可以采用M6*12鍍鋅鉆尾三角自攻螺絲固定于配電箱背部安裝板或橫向安裝架上。
5.3接線方法
ASCP310系列限流式保護器的接線端子如下圖所示。在儀表中，底部端子為強電接線端子，A In、B In、C In表示為三相交流380V的相線（火線）進線端子， A Out、B Out、C Out為三相交流380V的相線（火線）出線端子，N In和N Out為零線進出線接線端子。保護器的進出線應根據保護器（或其前端斷路器）額定電流選擇合適的線徑。
儀表插拔端子為弱電信號接入端子，A、B為RS485通訊端子，推薦采用1~1.5mm2的屏蔽雙絞線連接。I△、COM端子為一路剩余電流互感器信號輸入端子，Ta、COMa，Tb、COMb，Tc、COMc為三路溫度傳感器信號輸入端子。（通訊信號端子接入需要區分A、B；溫度輸入和剩余電流輸入信號端子接入不需要區分*性）。

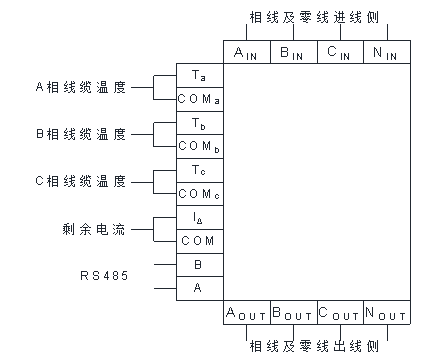

ASCP310限流式保護器接線端子圖
ASCP310系列限流式保護器的對外接線如下圖所示：

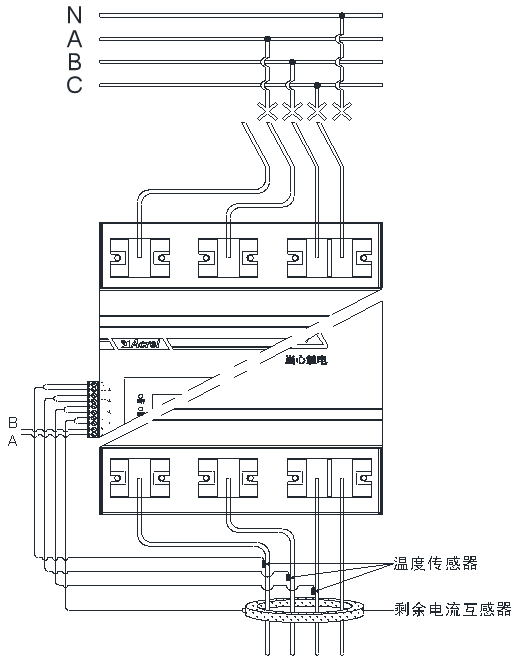

ASCP310限流式保護器的應用接線圖
ASCP310系列限流式保護器對外接線方法如下：
（1）將三相導線從進線斷路器的下端，連接到保護器進線端ABC相線對應的In端子上，接線要插緊壓實，確保可靠連接，防止松動和脫落。
（2）再用同樣的導線從保護器出線端ABC相線對應的Out端子引出，連接到后端斷路器或負載，N線從零排引入或者單獨引入。
（3）若需要測量線路剩余電流，則要將被監測線路的零線和ABC相線同時穿過選用的剩余電流互感器，然后將互感器的二次線連接到保護器的剩余電流信號輸入端子上。
（4）若需要監測線纜溫度，則將配套的溫度傳感器的探頭緊貼被監測線纜上并固定好，然后將溫度傳感器信號線連接到保護器的溫度信號輸入端子上，建議使用扎帶將溫度探頭綁在接近出線端子的相線上。
（5）若需要保護器的RS485接口組網連接*上位機平臺，推薦采用2×1.5mm2的屏蔽雙絞線將各保護器RS485接口A端子和B端子以手拉手的方式連接起來，*后連接到上位機或串口服務器的通訊接口上。
5.4注意事項
（1）在選用限流式保護器時，限流式保護器設定的額定電流應該與其前一*斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為63A時，應將限流式保護器的額定電流設置為63A。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。
（2）ASCP310使用壁掛式安裝，應確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。
（3）接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，應確保保護器相應端子接線擰緊壓實。
（4）嚴禁非專業人士擅自打開產品外殼。保護器投入使用之后，即使被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分，應及時通知相關人員檢查線路，排除故障，故障排除后，長按保護器的復位按鍵約2秒鐘，使保護器恢復正常運行。
（5）當保護器因超溫而發生限流保護時，通常是因?yàn)榄h(huán)境溫度過高或通風散熱不良等原因?qū)е拢赏ㄟ^(guò)加強通風等措施改善工況，待保護器內溫降低后，再長按復位鍵，使保護器復位。
