摘要：在現代城市建設的浪潮中，建筑工地作為城市發展的重要組成部分，其臨時用電系統的安全性與穩定性直接關系到施工進度和工人的生命安全。然而，由于工地環境復雜、用電設備繁多且經常移動，傳統的電氣保護設備往往難以滿足實際需求。本文在施工地的漏電保護設備在投入使用中面臨的問題的基礎上提出了解決的辦法和應注意的事項。
關鍵詞：漏電保護；建筑工地；電氣安全；
1.概述
施工場所使用保護漏電設備的目的是確保施工地供電安全。保護漏電設備的主要作用就是通電設備在出現漏電的情況或者是在人體觸電的時候出現致命危險的過程進行相應的保護。在施工現場，通常來說用電標準都達不到要求，所投入使用的設施與線路存在很多的安全問題，主要特點就是由較強流動性、多次重復性、臨時性。
2.施工現場的電氣安全痛點：ASJ 繼電器的應用必要性
施工現場的用電環境具有顯著特殊性，傳統過載、短路保護無法覆蓋“漏電”這一核心風險，具體痛點如下：
線路易破損漏電：臨時電纜常拖拽、碾壓于地面，*緣層易被鋼筋、碎石劃破，導致相線與大地/設備外殼接觸，產生漏電電流；
設備工況惡劣：水泵、電焊機、振搗棒等移動設備多在潮濕、粉塵環境下運行，內部*緣易老化失效，引發漏電；
人員觸電風險高：施工人員操作設備時手部易潮濕、接觸金屬部件，若設備漏電且無保護，僅幾十毫安的電流即可致命；
電氣火災隱患大：長期小電流漏電會導致線路/設備*緣層發熱碳化，引燃周圍易燃材料，且初期火災隱蔽性強，難以及時發現。
ASJ 繼電器的核心功能是準確監測剩余電流，當漏電電流達到預設閾值時，快速觸發保護動作，恰好解決上述痛點，成為施工現場臨時用電“防漏電、防觸電、防火災”的關鍵防線。
2.ASJ繼電器在施工現場的核心應用場景與保護邏輯
根據施工現場的用電回路類型（動力回路、照明回路、臨時辦公回路等），ASJ繼電器的應用場景可分為以下幾類，不同場景的保護配置和邏輯需針對性設計：
①移動用電設備回路：防設備漏電觸電
適用設備：電焊機、混凝土振搗棒、手持電動工具、潛水泵、臨時照明燈具等。
應用邏輯：這類設備多為單相220V或三相380V供電，且頻繁移動，是漏電事故的高發源頭。需在設備的“專用開關箱”內配置ASJ繼電器，實現“一機一閘一漏一保護”。
保護閾值設定：考慮到人體安全電流（交流 30mA 為致命臨界值），此類回路的ASJ繼電器剩余電流動作值需≤30mA，動作時間≤0.1s，確保漏電時瞬間切斷電源，避免人員觸電。
典型案例：某工地振搗棒電纜被鋼筋劃破，相線接觸設備外殼，此時ASJ繼電器監測到35mA剩余電流（超過30mA閾值），0.08s 內觸發斷路器跳閘，操作人員僅感受到輕微麻感，未發生重傷事故。
②臨時配電箱/分配電箱：區域*漏電防護
適用場景：施工現場按“總配電箱→分配電箱→開關箱”三*配電模式，分配電箱負責向多個開關箱供電（如某樓層的5個電焊機開關箱），需配置ASJ繼電器實現“區域*保護”。
應用邏輯：分配電箱的ASJ繼電器需覆蓋下游所有設備的總漏電電流，動作閾值需略高于單個開關箱（通常設為50-100mA），避免單個設備輕微漏電導致區域斷電，同時確保多個設備漏電疊加時能及時保護。若下游某開關箱的本地漏電保護失效，分配電箱的 ASJ 繼電器可作為“備用保護”，防止故障擴大。
關鍵要求：需與下游開關箱的漏電保護形成“分*配合”：開關箱動作閾值（≤30mA）＜分配電箱閾值（50-100mA），避免保護 “越*跳閘”，便于故障定位。
③潮濕/露天作業區域：強化型防漏電
適用場景：基坑降水、室外焊接、雨天混凝土養護等潮濕/露天環境，此時線路和設備的*緣電阻會大幅下降，漏電風險顯著升高。
應用邏輯：配置高靈敏度型ASJ繼電器，剩余電流動作閾值可降*15-30mA，動作時間≤0.05s，同時繼電器本體需具備IP65及以上防護等*，避免自身因環境潮濕失效。若線路較長，需考慮“線路分布電容漏電”的影響，選擇ASJ繼電器的“抗干擾型號”，避免因電容電流誤觸發跳閘。
④臨時辦公/宿舍回路：防生活用電漏電
適用場景：施工現場的臨時辦公區、工人宿舍，此類回路多為220V民用設備，人員密集且用電習慣不規范，易因設備老化、線路破損引發漏電。
應用邏輯：在宿舍/辦公區的專用配電箱內配置ASJ繼電器，動作閾值設為30-50mA，動作時間≤0.1s，同時聯動“剩余電流聲光報警器”：當漏電電流未達到跳閘閾值時，先發出聲光報警，提醒管理人員排查故障；若漏電電流超過閾值，再觸發跳閘。避免因“充電器輕微漏電”等小故障頻繁跳閘，平衡安全性和便利性。
3. 產品概述
剩余電流繼電器是指能同時完成檢測剩余電流，將剩余電流與基準值相比較，以及當剩余電流超過基準值時，發出一個機械開閉信號的裝置，包括剩余電流互感器和控制部分成為一體的整體式剩余電流繼電器以及剩余電流互感器和控制部分分開安裝，但通過電氣連接組合在一起使用的分體式剩余電流繼電器。
剩余電流繼電器可與低壓斷路器或低壓接觸器等組裝成組合式的剩余電流保護器，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。
剩余電流繼電器也可與聲光報警裝置組成剩余電流監視器，用來監視電氣線路中的接地故障電流。當額定剩余動作電流小于或等于0.5安時,也可作為剩余電流式火災監控裝置,用于監視系統的接地故障電流,防止由于接地故障電流引起的電氣火災。
安科瑞電氣ASJ系列剩余電流繼電器能夠與脫扣模塊聯用，及時切斷電源，防止間接接觸、限制漏電電流。也可以直接作為信號繼電器，監控電力設備適用于工廠車間、工礦企業、地鐵、石油化工用電場景的安全保護。
ASJ10系列產品為導軌安裝，外形和功能如下表所示：
其中AC型和A型剩余電流繼電器的區別是：AC型剩余電流繼電器是對突然施加或緩慢上升的剩余正弦交流電流能確保脫扣的剩余電流繼電器，主要監測正弦交流信號。A型剩余電流繼電器是對突然施加的或緩慢上升的剩余正弦交流電流和剩余脈動直流電流能確保脫扣的剩余電流繼電器，主要監測正弦交流信號和脈沖直流信號。

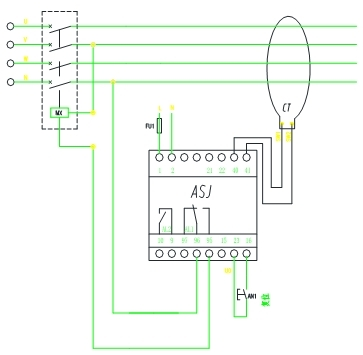

儀表具體的典型接線如下所示：
4.結語
綜上，ASJ系列剩余電流繼電器通過“準確監測、分*保護、場景適配”，為施工現場臨時用電提供了從“設備端”到“區域端”的全鏈條漏電防護，是降低觸電事故和電氣火災、保障施工人員生命安全及工程順利推進的關鍵電氣元件。在實際應用中，需結合現場回路類型、環境條件和安全標準，合理選擇型號、設定參數并做好日常維護，才能保障其安全保護價值。
