APView400屋*分布式光伏電能質量監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準要求，能夠滿足35kV及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。
屋*分布式光伏電能質量監測裝置采用基于Xilinx SoC構架的雙ARM內核處理器，ARM1運行嵌入式Linux、TCP/IP協議、Http協議、Web服務器、電能質量數據的存儲、統計、分析，ARM2用來數據采樣、電能質量數據計算。裝置每周波采樣高達1024點，具備高測量精度能準確記錄故障波形。采用32GB工業*大容量SD卡，可以長期存儲事件記錄與故障波形等數據。具備友好的人機界面，800*480像素點陣彩色大尺寸液晶可就地查看實時波形與故障波形，方便用戶故障分析。
4路交流電壓；
4路交流電流；
5路可編程無源繼電器出口、5路有源開關量輸入；
2路RS485串行通訊接口，支持Modbus-RTU規約，支持IRIG-B對時方式；
2路以太網接口，支持Modbus-TCP、IEC61850 MMS、FTP、裝置升*維護；
1路USB接口，可用于裝置維護。
1.4開孔尺寸與安裝方式

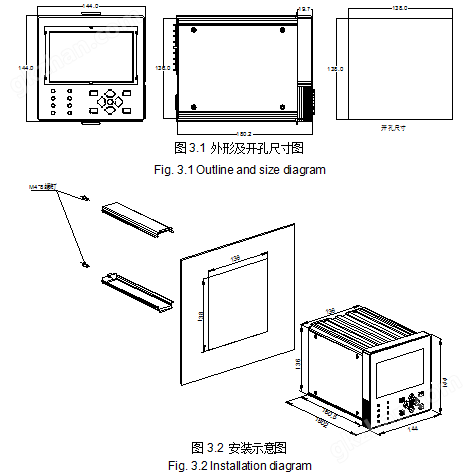

裝置采用嵌入式安裝，首先在柜（屏）體面板上按3.1所示開孔，再將裝置按圖3.2所示放入開孔中，直到裝置面板靠住柜（屏）的面板。再安裝固定支架，螺絲旋入螺絲孔，使裝置牢固在柜（屏）上。
裝置支持交流或直流電源輸入，支持AC/DC110V、AC/DC220V和DC24V/48V 三種規格(額定值)，工作范圍是(80％～120％)額定值。在裝置上電前，必須核對裝置側面的銘牌，以確保裝置實際提供的電源與現場的電源范圍一致，防止損壞裝置。電源必須穩定供電，防止裝置斷電導致未記錄故障的情況。
