【摘要】：隨著國民經濟的發展和人民生活水平的不斷提高，我國工業用電和家庭用電量逐年增加。電氣火災造成的人員傷亡和財產損失巨大，時刻威脅著人們的生命及財產安全。眾所周知，因供電線路或用電設備的損壞引發的接地電氣火災的例子不勝枚舉，電氣火災監控系統隨著建筑設計防火規范的完善而在高層小區中不斷普及和應用。
【關鍵詞】：電氣火災監控設備；電氣火災監控探測器；高層小區
1. 前言
近段時間，電動車上樓引發電氣火災的事件增多，為合理遏止電氣火災發生。各地消防部門組織技術服務人員對居民住宅小區進行全方面“體檢”排查，本著不留死角、不留盲區的原則，主要對電氣線路、電纜隧道、電纜豎井消防設施及配電柜、電梯、應急設施等用電設備進行檢查，對發現的電氣安全隱患，按照“一患一檔”建立客戶隱患檔案信息，現場下發整改通知，明確這些問題及隱患如果不及時采取整改措施將可能導致的后果，根據實際提出切實可行的整改建議，幫助用戶制定切實可行的整改措施，提供技術服務，并指派專人對整改情況進行跟蹤督導，促使合理落實，切實減少電氣火災安全隱患問題。
2. 相關標準
為了減少電氣火災的發生，我國也出臺了多個國家標準，旨在減少火災的發生，保護人民群眾的生命安全和生活安全，對于電氣火災監控系統的設計也做出相關的指示。
《民用建筑電氣設計標準》GB51348-2019
13.2.2除現行國家標準《建筑設計防火規范》GB50016規定的建筑或場所外，下行民用建筑或場所的非消防符合的配電回路應設置電氣火災監控系統：
1 民用機場航站樓，①*、②*汽車客運站，①*、②*港口客運站；
2 建筑面積大于3000m2的旅館、商場和超市；
3 座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，座位數超過2000個的會堂，座位數超過20000個的體育場；
4 藏書超過50萬冊的圖書館；
5 省*以上博物館、美術館、文化館、科技館等公共建筑；
6 三*乙等及以上醫院病房樓、門診樓；
7 省市*及以上電力調度樓、電信樓、郵政樓、防災指揮調度樓、廣播電視樓、檔案樓；
8 城市軌道交通、一類交通隧道工程；
9 設置在地下、半地下或地上四層及以上的歌舞娛樂放映游藝場所，設置在首層、二層和三層且任一層建筑面積大于300m2歌舞娛樂放映游藝場所；
10 幼兒園，中、小學的寄宿宿舍，老年人照料設施。
GB50016-2014《建筑設計防火規范》
10.2.7下列建筑或場所的非消防用電負荷宜設置電氣火災監控系統：
1、建筑高度大于50m的乙、丙類廠房和丙類倉庫，室外消防用水量大于30L/s的廠房（倉庫）；
2、一類高層民用建筑；
3、座位數超過1500個的電影院、劇場，座位數超過3000個的體育館，任一層建筑面積大于3000m2的商店和展覽建筑，省（市）*及以上的廣播電視、電信和財貿金融建筑，室外消防用水量大于25L/s的其他公共建筑；
4、國家文物保護單位的磚木或木結構的古建筑。
3. AcrelEMS能效管理平臺為高層小區用電安全保駕護航

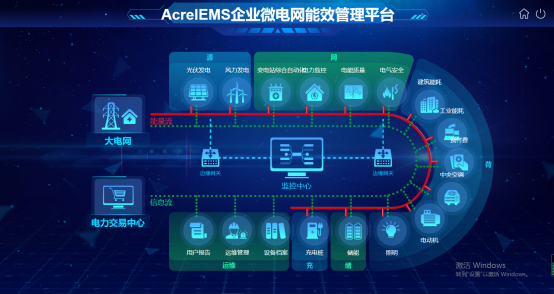

為了解決高層小區的用電安全，保障人民群眾的生命和生活安全，AcrelEMS效管理平臺應運而生。該云平臺的方案主要分源、網、荷、儲、充、運維幾大塊，研究高層小區的用電的能量流向和設備到EMS集中管理云平臺的一個信息傳輸?shù)牧飨颉?/span>
同時AcrelEMS的子系統-電氣火災監控系統，針對高層小區的剩余電流、溫度和故障電弧等多種安全隱患進行檢測。

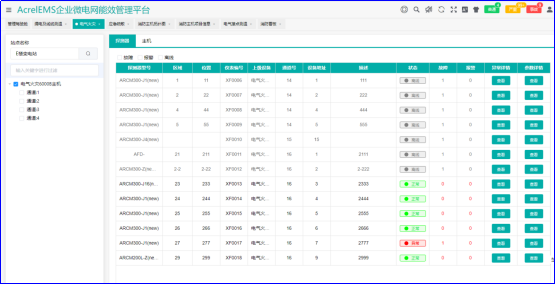

探測器總覽頁面：通過該界面可查看每個探測器的工作情況，位置信心，以及異常情況。

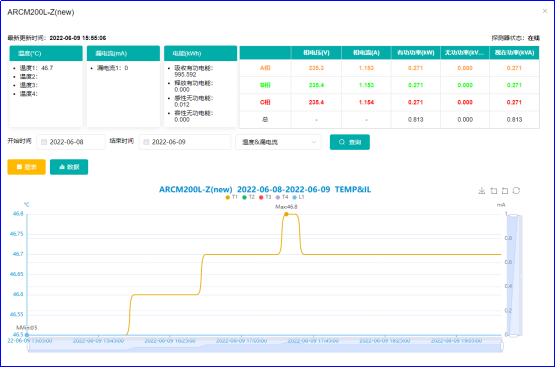

探測器數據頁面：該頁面可以查看探測器的實時數據情況，也可以通過運行曲線，了解探測的數據動向，以及趨勢等。

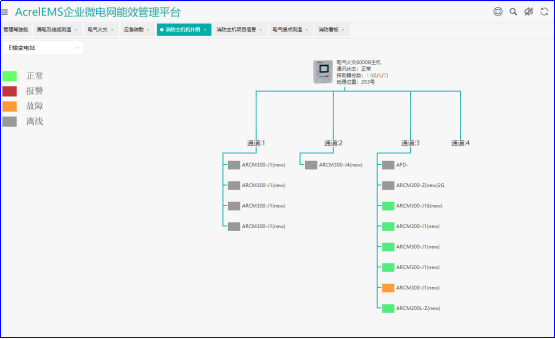

主機拓撲圖頁面：該頁面可以查看高層小區的探測器分布情況，組網情況等信息。

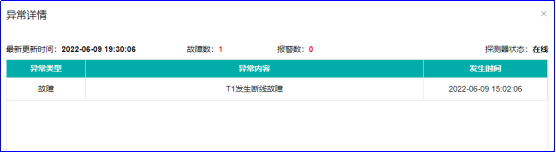

探測器異常詳情頁面：給頁面記錄的探測器的報警記錄，記錄探測器的報警時間、報警類型等。
4、高層小區電氣安全監測相關硬件介紹

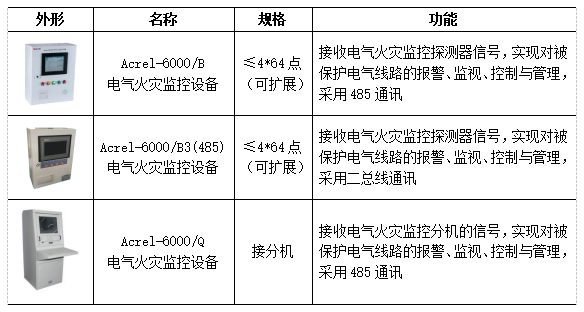

4.1 電氣火災監控設備

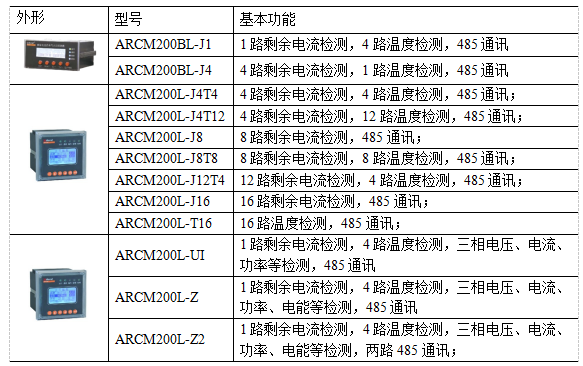

4.2 電氣火災監控探測器
5、現場安裝展示
6、結束語
相信在互聯網飛速發展的今天，電氣火災監控系統可以向更多的方向發展。同時伴隨著社會對電氣火災的逐步重視，人們對電氣火災提前防范的重要性意識也在不斷提高。電氣火災監控系統為高層小區提供了很好的預警和監控作用，減少了人力的使用，節省了巡查時間，為人們生命和財產安全提供了有力保障，也對確保高層小區電氣的正常運行，具有十分積*的意義。
參考文獻
[1].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣2010.6
[2].安科瑞電氣股份有限公司產品選型手冊.2020.08
[3].GB50116-2014 建筑設計防火規范[S].
[4].GB14287-2014 電氣火災監控系統[S].
