　　前言：

　　體育場館作為人員密集場所，在舉辦體育賽事和文娛活動時，有大量人員聚集。在危險情況下( 如火災) ，確保人員疏散尤為重要。本文結合某奧體館( 體育場、游泳館) 項目，探討了大型體育場館應急照明設計的要點及設計時需要注意的地方。

　　關鍵字：體育場館；應急照明；疏散指示；

　　1. 體育場館應急照明的設計要求

　　根據 GB 50034—2013《建筑照明設計標準》，應急照明定義為: 因正常照明的電源失效啟用的照明。應急照明包括疏散照明、安全照明、備用照明。體育場館應急照明設計要求，除了要滿足GB 50016—2014( 2018 年版) 《建筑設計防火規范》13 章、GB 51348—2019《民用建筑電氣設計標準》中 10． 4 節及 13． 6 節、GB 51309—2018《消防應急照明和疏散指示系統技術標準》相關要求外，還應滿足 JGJ 354—2014《體育建筑電氣設計規范》第 9 章應急照明及附屬用房照明中的內容。

　　2. 疏散照明設計

　　體育場館的防煙樓梯間及其前室 、疏散走道、配電室、消控室等疏散照明按 GB51309—2018 中相關要求設計，并注意按人員密集場所的照度要求設計。需要特別關注的內容如下。

　　( 1) 高大空間區域的疏散照明設計。對于游泳館、體育館，其比賽場地上空高度較高( 約20 m以上) ，疏散照明需按 B 型燈具設計。為便于安裝及檢修，燈具的安裝方式也需要結合馬道

　　布置情況，進行照度計算后進行布置。需要注意的是，比賽場地面積較大，燈具數量較多，B 型燈具功率較大，通常場地疏散照明的集中電源的容量可能超過 1 kW。按GB 51309—2018中第 3．3．8 條要求: 集中電源的額定輸出功率不大于 1 kW 時，可設置在電氣豎井內。因此，應注意場地區域疏散照明集中電源容量及箱體設置原則問題，如容量超 1 kW 需要設在電井外，或根據建筑布局分設在場地兩側電井內。

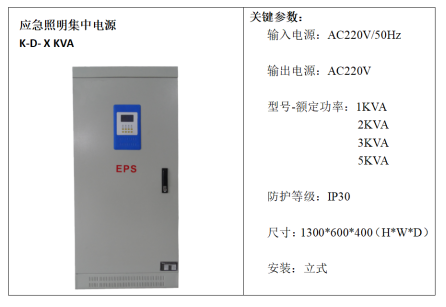

　　B型集中電源選型：

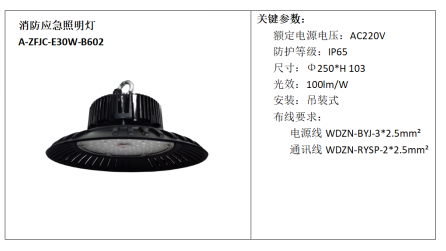

B型燈具選型：

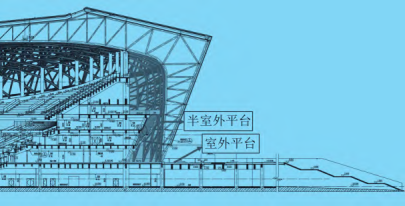

　　( 2) 體育場館出口及其通道、場外疏散平臺的疏散照明地面低水平照度值不應低于 5 lx。在**目前的大型體育建筑中，為滿足體育賽事使用功能和看臺效果，采取利用半室外觀眾平臺疏散看臺人員是通行的做法。該項目體育場半室外觀眾平臺由金屬屋面及穿孔幕墻圍護而成，幕墻下部側面敞開。半室外平臺示意如圖 1所示

圖1 半室外平臺示意

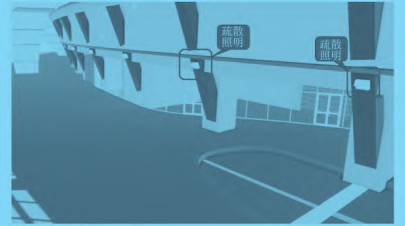

　　根據半室外平臺上方空間不規則且空間較高的特點，設計采用 A 型應急照明燈，在墻體上壁裝的方式，安裝高度在 3 m。半室外平臺疏散照明安裝示意如圖 2 所示。

圖2 半室外平臺疏散照明安裝示意

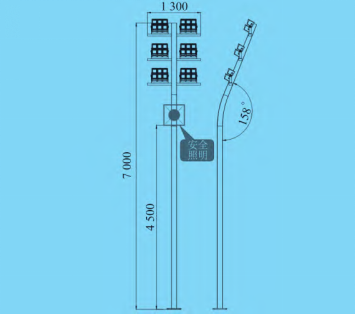

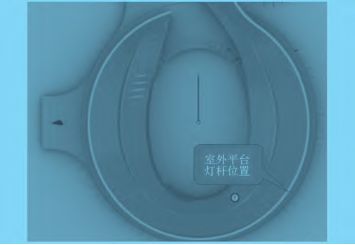

　　對于室外平臺，根據規范要求設置疏散照明。因室外平臺有泛光照明設計，此處的疏散照明燈具的設置，結合室外平臺泛光照明設計方案考慮點位設計及安裝，泛光照明燈桿位置示意如圖 3 所示。實際工程中，疏散照明燈具安裝無泛光照明燈桿可借用，如室外平臺的疏散照明可安裝在體育場鋁板幕墻上。室外平臺疏散照明安裝示意圖如圖 4 所示。

圖3 泛光照明燈桿位置示意

圖4 室外平臺疏散照明安裝示意圖

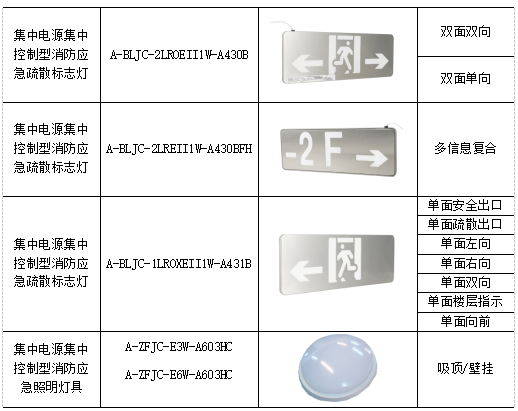

　　A型燈具選型：

　　3. 地面疏散指示標志

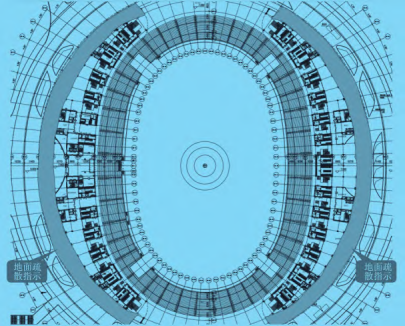

　　半室外平臺應設置連續可視的地面燈光疏散指示標志，燈光疏散指示標志的間距不應大于3.0 m，在轉角區不應大于 1.0 m，保證疏散路線的清晰。半室外平臺增設地面疏散指示標志區域示意圖如圖 5 所示。

圖5 半室外平臺增設地面疏散指示標志區域示意圖

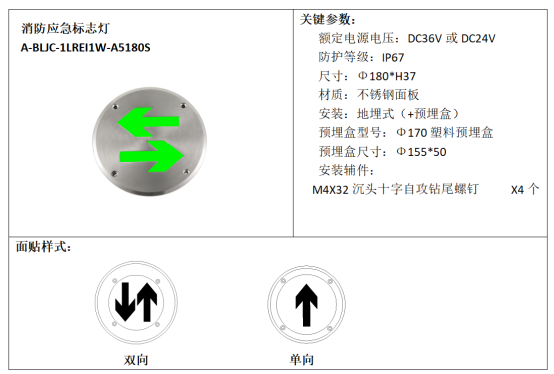

　　地面疏散指示燈具選型：

　　4. 結束語

　　本文對大型體育場館應急照明( 疏散照明) 設計中的關鍵點進行了分析探討。對一些特殊場所，如室內高大空間、室外疏散平臺等區域的應急照明設計，給出了具體設計方案供參考，并提供了特殊消防設計中的一些要求。

　　大型體育場館結構形式不同，空間構造差異較大，在設計應急照明時需要根據項目的具體情況，綜合考慮應急照明的設計方案。在滿足疏散照度等規范內容要求的基礎上，還要考慮施工中燈具及管線安裝的便利性。

　　【參考文獻】

　　[1] 建筑照明設計標準: GB 50034—2013［S］.

　　[2] 體育建筑電氣設計規范: JGJ 354—2014［S］.

　　[3] 消防應急照明和疏散指示系統技術標準: GB 51309— 2018［S］.

　　[4] 北京照明學會設計委員會． 照明設計手冊［M］．北京: 中國電力出版社，2016．

　　[5] 宋大偉，某大型體育場館應急照明設計要點探討.

　　[6] 安科瑞企業微電網設計與應用手冊2022.05版.
