摘要：2021年十四五規劃里，也都有寫到關于綠色循環經濟的議題。在這樣一個背景下，建筑行業也需要為實現“雙碳”目標作出改變，建筑行業飛速發展，大量高層建筑拔地而起，在為了響應國家對于建筑減排的號召，大力發展綠色建筑的同時，建筑內部的消防安全也應該引起重視。大型建筑的內部設置了大量的消防設備，當火災發生時，這些設備的運行狀態直接影響了能否及時警示疏散人群、能否及時完成滅火。
關鍵詞：消防設備電源；電壓/電流傳感器；城市建筑
1、引言
現代建筑的內部存在各種各樣的消防設備，比如：消防栓、自動噴水滅火、泡沫滅火、防火門、卷簾門、消防電梯、消防應急照明和疏散指示等，分布在建筑層內的各個角落。這些消防設備的運行狀態是否正常，直接影響了建筑內部人員財產能否在火災發生時得到保全。
消防控制室是現代大體量建筑、公眾集聚場所建筑和一類高層建筑中消防設施的控制中心。控制著多個消防系統的操作，是建筑物消防安全的關鍵所在，也關系到能否合理預防火災，以及一旦發生火災能否合理控制初期火災并把損失降到較低。確保一旦發生火災，自動消防設施能夠正常運行，對于保證建筑物的消防安全具有重要的作用。建筑物的消防安全很大程度上又取決于消防設備的好壞，而消防控制室內的火災報警系統以及相關的消防聯動設備能否正常工作又取決于消防設備供電電源能否正常提供電源。
2、大型建筑設計標準

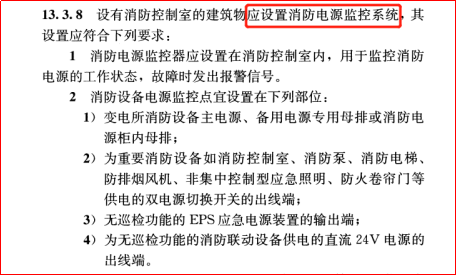

為了實現對消防設備供電電源的實時監測，合理預防火災和減少火災危害，公安部消防局組織編制了國家標準 GB 25506 － 2010《消防控制室通用技術要求》，其中明確規定：“消防控制室應設有消防設備電源監控器并能顯示系統內各消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息。”《民用建筑電氣設計標準》GB51348-2019中也明確指出，“設置消防控制室的建筑物應設置消防電源監控系統”。
3、消防設備電源傳感器的設置與系統組成
為了對各類消防設備的電源進行合理監控，AFPM系列的傳感器，傳感器用于在現場對各種消防設備的電源及設備運行狀態實時監測并進行信息采集，可以時刻監控現場的運行情況，及時發現報警信息，并提醒消控室的值班人員進行檢查。根據現場消防設備種類不同，對應的AFPM傳感器種類也有所不同，傳感器規格可參考下表。
為了將不同位置的傳感器進行統一監控，我們通常需要在消控中心設置一臺消防設備電源狀態監控器，用于對整個建筑的消防設備電源進行監控。
消防設備電源狀態監控器可以通過二總線與多臺消防設備電源傳感器進行連接，組成完整的消防設備電源監控系統，組網如下圖所示。
通常一條二總線回路可以連接64臺傳感器，通訊距離為500米以內。
消防設備電源各個傳感器的實時工作信息與通訊狀態會在監控器上進行顯示，一旦有故障會較快時間發出聲光報警，提醒現場維護人員及時到現場查看與維護。

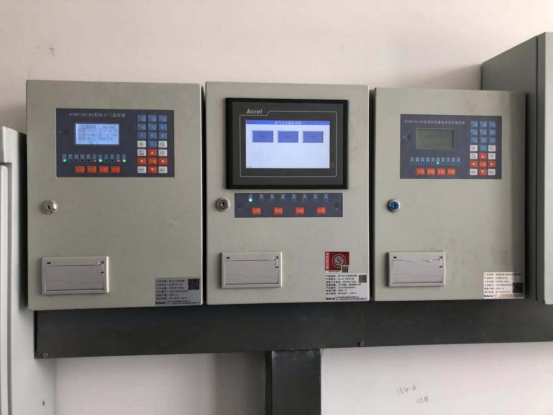

消防設備電源狀態監控器一般安裝在消控室，用來接收傳感器的數據，現場安裝如下圖所示。
消防設備電源傳感器一般安裝在消防設備電源末端電箱內，用于采集消防電箱的電壓電流數據，一旦有異常，及時上報，現場安裝如下圖所示。
4、結語
為了確保消防設備電源時時刻刻處于完好狀態，對消防設備電源的管理及日常檢查就顯得尤為重要。該系統對于確保建筑消防設施運行狀態完好，提高各單位消防安全管理水平和及時發現消防設備故障，預防和減少火災危害具有非常重要的作用。
參考文獻
[1].安科瑞電氣股份有限公司產品選型手冊.2020.01
[2].GB50116-2014 建筑設計防火規范[S].
[3].GB25506-2010《消防控制室通用技術要求》
[4].趙恒鑫，胡凱 《設置消防設備電源監控系統的必要性》2016J2617
