一、產品概述
ARCM200BL型電氣火災監控探測器是針對0.4kV以下的TT、TN系統設計的，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理，從而預防電氣火災的發生。產品采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑電氣火災預防監控、系統*緣老化預估等的理想選擇。
產品符合GB14287.2-2014《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》、GB14287.3-2014《電氣火災監控系統第3部分：測溫式電氣火災監控探測器》的標準要求。

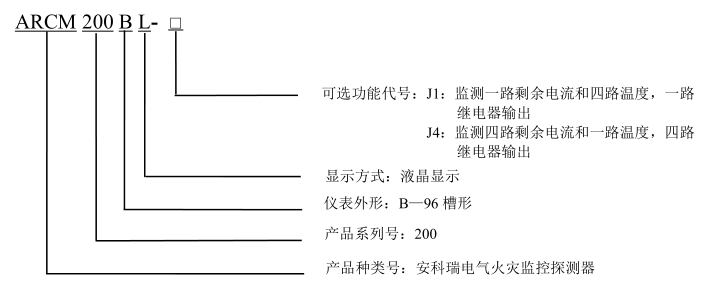

二、型號說明

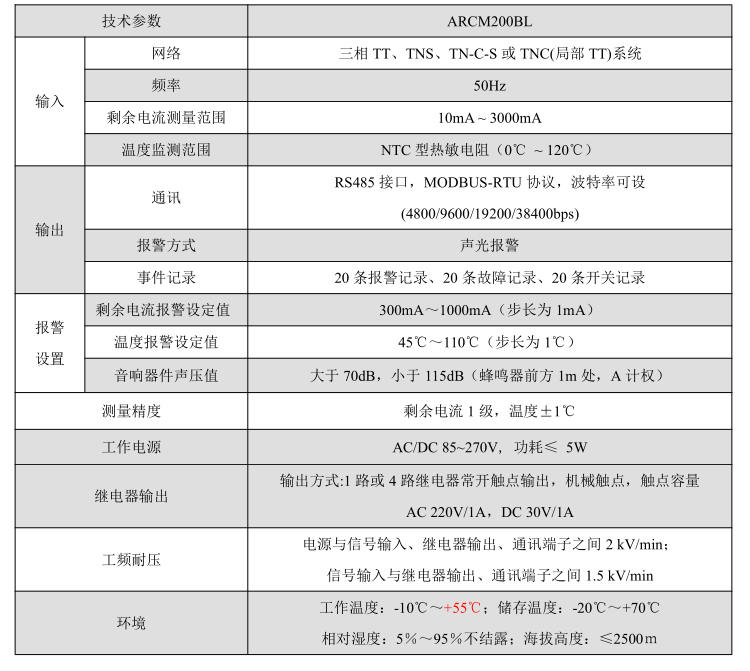

三、技術參數
五、功能應用
5.1 剩余電流監測
在線監測配電線路的剩余電流，當超過剩余電流報警設定值時，且持續時間超過延時設定值后，執行報警或者斷開斷路器的操作。可以根據線路正常漏電流的大小設定報警設定值I△n，在該值的設置上應遵循不小于被保護電氣線路正常泄漏電流*大值的兩倍，且不大于1000mA。對裝設二*或多*剩余電流保護的場所，上一*的剩余電流報警設定值必須大于下一*的剩余電流報警設定值；并且上一*的延時要大于下一*的延時。
保護方式：剩余電流保護方式可以設置為關閉、打開，聯動可以設置為無、DO1。在保護方式打開和聯動開關處于DO1狀態下當檢測到剩余電流值超過報警值時，報警LED燈常亮，達到動作延時后觸發相應動作。若在延時過程中，剩余電流值小于剩余電流報警值時，不會動作。
5.2 溫度保護
通過溫度傳感器監測配電箱、線纜或線纜連接處的溫度，超過溫度動作設定值時，延時一定時間，執行報警或者斷開斷路器的操作。溫度傳感器的安裝必須固定穩定，防止跌落造成線路短路。
保護方式：溫度保護模式可以設置為關閉、打開，聯動可以設置為無、DO1。在保護方式打開和聯動開關處于DO1狀態下當檢測到溫度值超過動作設定值時延時，達到動作延時后觸發動作。在延時過程中，
溫度值下降到溫度設定值以下時，不會動作。
5.3 消防聯動功能
當發生火災時，消防聯動系統發出指令，通過裝置使斷路器脫扣，強制切斷非消防設備的電源。裝置接收到消防聯動信號時，將跟根據相應的動作設置做出相應的保護動作。
5.4 自檢和試驗功能
裝置具備自檢和試驗功能，在沒有故障或報警時，在“報警記錄”界面下長時按住回車鍵進入自檢狀態，按試驗組合鍵進入試驗狀態，查看設備是否完好。
5.5 集中監控
集中監控計算機通過RS485，接受現場采集信號，發出報警信號及控制指令，及時斷開故障線路。采用Modbus-RTU協議通訊，通訊距離為1.2公里，同一鏈路可監控32臺裝置。
5.6 報警復位（解除報警）
當發生報警時，可以按動←回車鍵來**報警聲音和復位繼電器輸出狀態；如果在進行復位操作后未排除報警故障，裝置將再次進入故障報警或脫扣狀態。

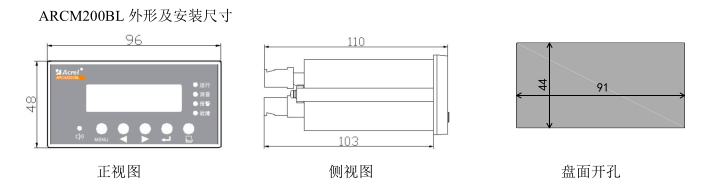

六、外形尺寸
